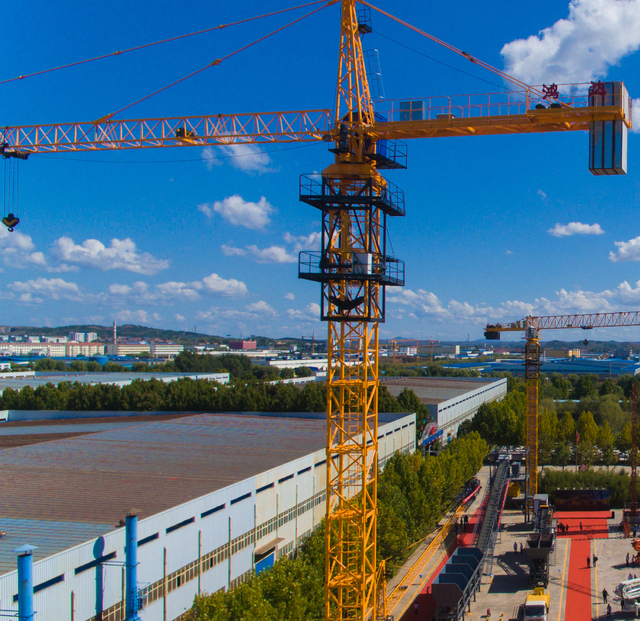

QTZ63 (5013-5)塔式起重機

￥0.00

上一：QTZ315 (7035)塔式起重機

下一：QTZ80 (6011)塔式起重機

描述

QTZ63（5013）塔機技術參數
施工要求
最大起重力矩t.m				63
最大傾翻力矩t.m				208
最大工作幅度m				50
最大起重量t				5
端點起重量t				1.3
起吊高度m				40/140
單向最大回轉角度°				540
起升速度m/min				58/29/8
變幅速度m/min				40/20
回轉速度r/min				0.62
總功率				23
工作電源				380V/50HZ
基本配置
塔節	單節尺寸			1.6×1.6×2.8
起升機構	工作級別			M5
	電動機	型號		YZTD200l2-4/8/24
		功率KW		15/15/4
		轉數rpm		1440/720/220
		生產廠家		江特電機/濰坊電機
	減速機	型號、型式		J500H
		速比		15.85
		生產廠家		淄博裕川
	卷揚機	卷筒直徑mm		φ423
		鋼絲繩型號		6×19W+FC-12-1670
		鋼絲繩（直徑×長度）		Ф12×210m
		鋼絲繩拉力		1.25
		鋼絲繩生產廠家		江蘇良友
	制動	型號、型式		YWZ₉-250/E50
		制動力矩N.m		250～400
		生產廠家		焦作天錦/焦作江河
變幅機構	工作級別			M4
	電動機	型號		YEZS112M-4/8
		功率KW		2.4/1.5
		轉數rpm		1440/700
		生產廠家		南特電機/濰坊電機
	減速機	型號、型式		/
		速比		1：30
		生產廠家		濰坊新奇
	卷揚機	卷筒直徑mm		Ф380
		鋼絲繩型號		6×19w+FC-6-1770
		鋼絲繩（直徑×長度）		Ф6×(59+90)m
		鋼絲繩拉力		0.5
		鋼絲繩生產廠家		江蘇良友
回轉機構	工作級別			M4
	電動機		型號	YZR160M1-6
			數量×功率KW	5.5
			轉數rpm	908
			生產廠家	濰坊電機
	減速機		型號、型式	TX130A
			速比	1:195
			生產廠家	煙臺禹成
	行走機構		型號	RT443
			功率	2×5.2KW
			生產廠家	四川久和實業
結構部分	主要結構件材料			Q235B
	抗風壓	安全工作風壓N/㎡		150
		最大工作風壓N/㎡		250
		最大非工作狀態風壓N/㎡		1300
安全裝置	力矩限制器		型號	AXQ-Ⅱ
			生產廠家	青島元大/乳山恒安
	起重量限制器		型號	QZX-Ⅱ
			生產廠家	青島元大/乳山恒安
	起升限位器		型號	DXZ-4/7（1：274）
			生產廠家	乳山恒安
	變幅限位器		型號	DXZ-4/6（1：210）
			生產廠家	乳山恒安
	回轉制動器		型號	DXZ-4/3（1：46）
			生產廠家	乳山恒安
其他配置				安全監控系統 、風速儀、斷繩斷軸保護、日本安川變頻器、施耐德電器元件
選擇配置				空調
